Гибка «глубокого П-профиля»

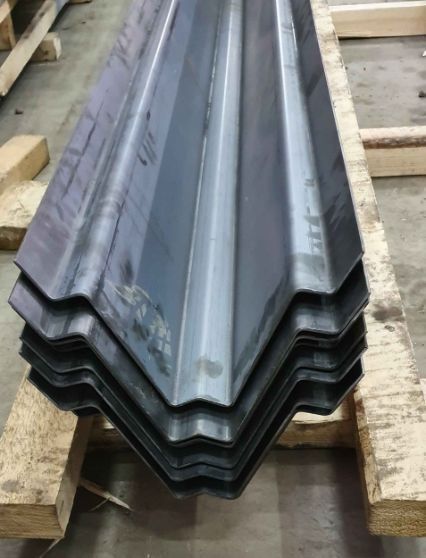

Сегодня хотелось бы рассказать про одну из наиболее часто встречающихся задач при изготовлении гнутого профиля на листогибочном прессе с ЧПУ. Это гибка П-образного профиля (или другого типа профиля) с узким основанием и длинными стенками.

Раздел для заказа изготовления профиля или швеллера.

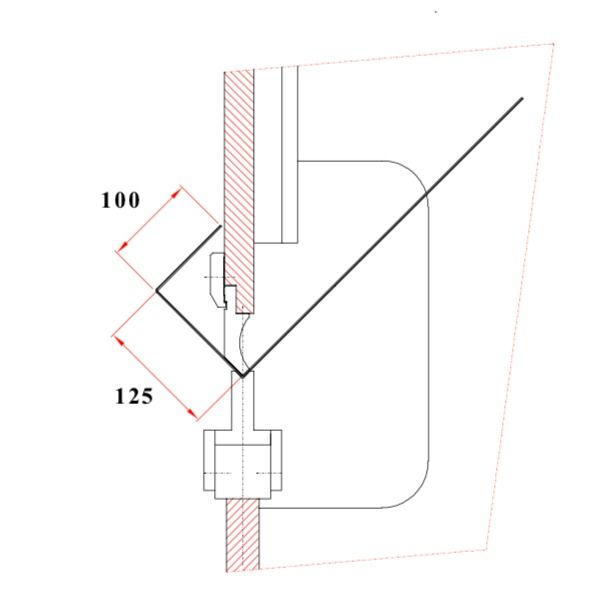

Обычно, большинство гибов можно согнуть за счет дополнительной оснастки, но именно в нашем случае так сделать не получится, так как при втором гибе стенка детали начинает упираться в балку пресса или в инструмент (в зависимости от размеров стенок и основнаий на профиле).

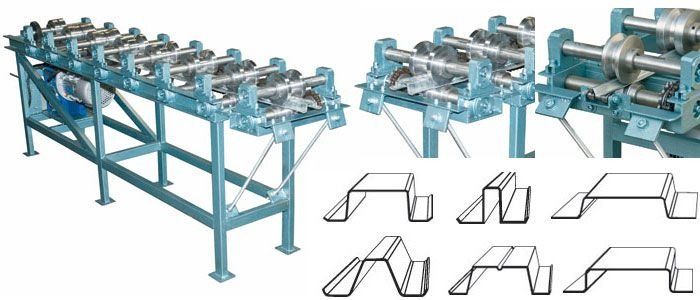

Часто изготовление профиля с похожими параметрами стараются перевести на другой тип оборудования, к примеру, прокатные линии (см фото).





Но такие станки предназначены для выпуска больших партий изделий с минимальными изменений параметров (размеров профиля, типа и толщины материала).



Мало кто знает, но листогибочный пресс с ЧПУ может быть полезен и в этой ситуации.

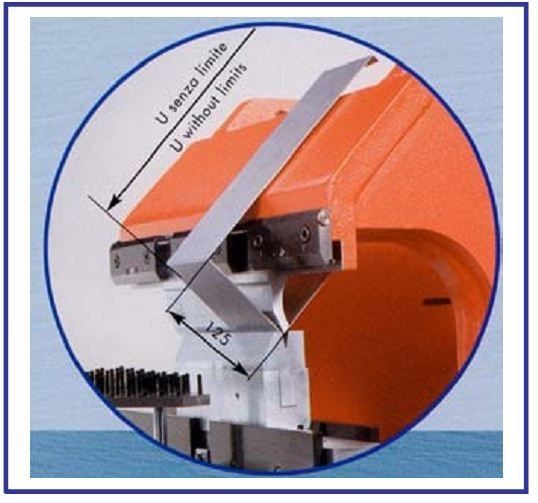

Во первых, есть станки с открытым типов верхней балки, которые позволяют заводить деталь за верхнюю часть станка.

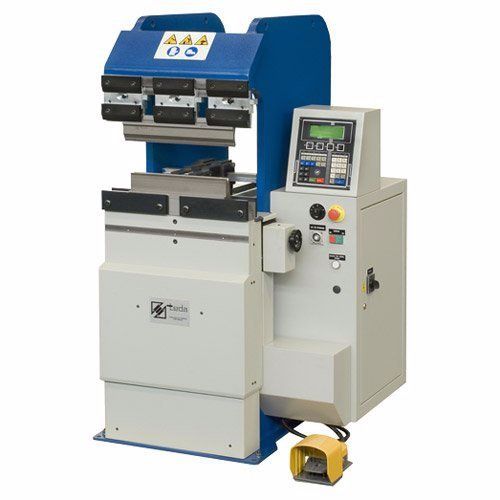

Данный станок Teda есть и у нас на производстве (см в разделе гибка: https://atrika.pro/services/gibka-lista ). Но он очень хорош для небольших деталей, с длиной гибки до 835мм. Поэтому не всегда он сможет выручить.


Есть и второй способ.

У нас, как раз, недавно был похожи заказ.

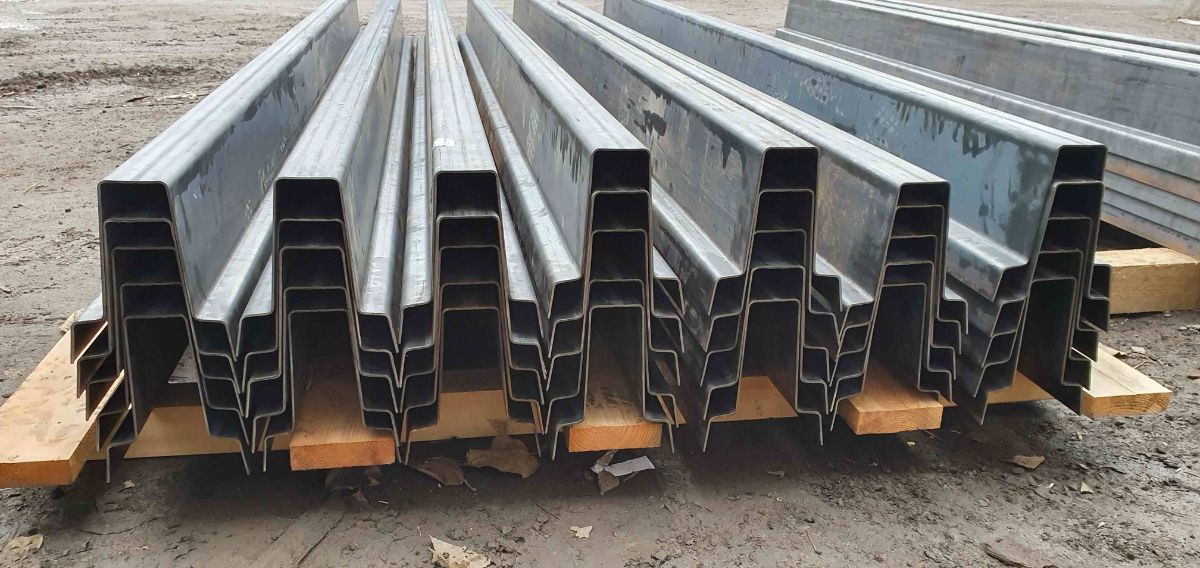

Заказчику необходимо было изготовить формы для заливки дорожных бордюров.

И мы успешно справились с этой задачей на большом прессе с длиной гиба до 3200 мм.

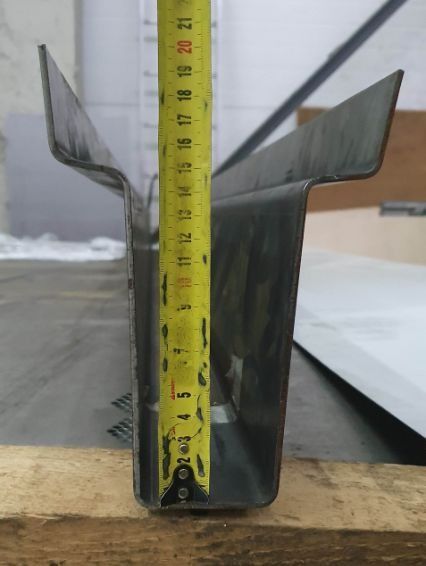

Есть метод гибки глубоких П-профилей, который называется «через разгиб». Заключатся он в том, что в процессе гибки, делается технологический гиб в основании детали, который потом, последним гибом разгибается.



Данный метод позволяет обойти ограничение станка, но требует наличия на станке совремнного ЧПУ с поддержкой визуализациипроцесса гибки и опытного оператора, который готов применять нестандартные решения.



Если Вам нужна качественная гибка профилей, обращайтесь к нам. Опыт сотрудников компании Атрика и современное оборудование, позволяют нам качественно выполнять заказы наших клиентов.
