Лазерная резка металла

стоимость договорная.

  В 2020году компания ООО «АТРИКА» существенно расширила свои технологические возможности за счет приобретения станка лазерной резки металла HG Farley Laserlab MAGIC 3015.

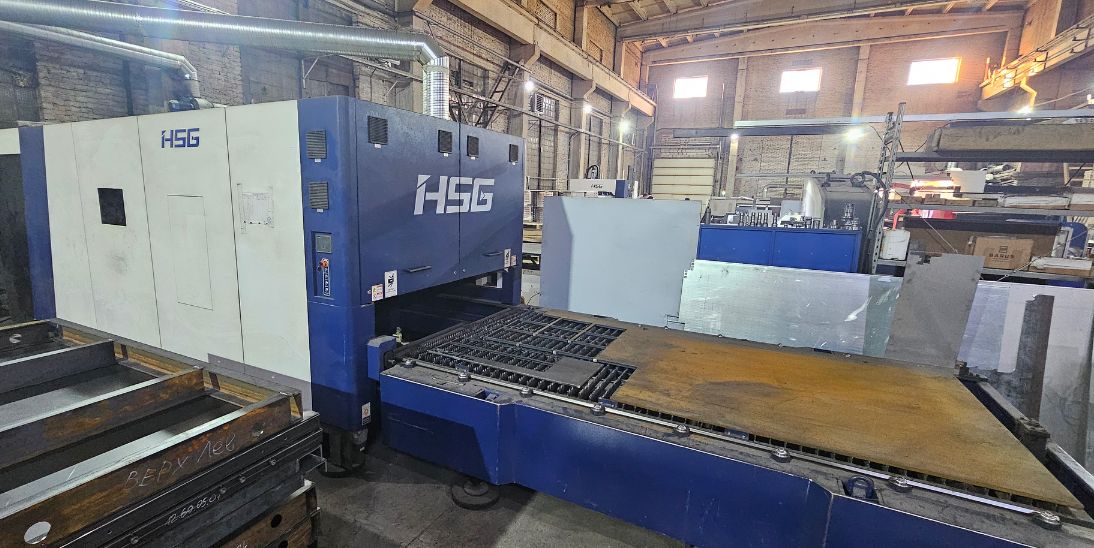

Станок для лазерной резки листового металла

Это высокопроизводительный волоконный лазерный станок портального типа с ЧПУ. Он позволяет осуществлять фасонный раскрой металлического листа с габаритом 1500х3000мм. В дополнение к нашей гидравлической гильотине от компании Rico и серво приводному координатно-пробивному прессу от компании JFMI данный вид раскроя позволяет нам оказывать услуги более производительно и технологично. А дополнительная единица в парке наших станков дает возможность существенно сократить срок обработки заказов.

Процесс лазерной резки металла

  В чем же особенность технологии лазерной резки металла и в чем ее преимущество?

Все операции раскроя металла можно условно поделить на две группы. Раскрой механическим способом (раскрой на гильотине, штамповка на КРП или прессах, резка пилой или фрезеровка и т.д. ) и раскрой термическим способом (газовая, плазменная резка и резка лазером). Лазерная резка относится ко второй группе, где рез происходит за счет локального разогрева металла и выдува его сопутствующим газом (азот, кислород и воздух).

Можно много рассказать про преимущества того или иного способа раскроя металла, и про способы получения когерентного электромагнитного излучения с определенной длиной волны, используемого для лазерной резки. Но, я думаю, нашим заказчикам интереснее было бы узнать о преимуществах и недостатках данного вида обработки.

Преимущества:


  • Возможность осуществлять раскрой в широком диапазоне толщин металла. (Наш станок, к примеру, позволяет резать конструкционные стали толщиной до 10-12мм)
  • Возможность резать различные типы металлов и сплавов (нержавейка, х/к и г/к стали, оц. сталь, алюминий и т.д.)
  • Произвольный контур резки и небольшая ширина резов.
  • Возможность делать отверстия соизмеримые по диаметру с толщиной металла.
  • Быстрая переналадка и перестройка станка при смене толщины, типа металла, или управляющей программы.
  • Относительно недорогая стоимость расходных материалов.
  • Возможность работы в режиме гравировки.
  • Возможность резки нержавейки под пленкой


Недостатки:


  • Термический вид резки влияет на физические свойства кромки реза.
  • Есть металлы (например медь) для которых данный вид обработки применим хуже.
  • Требует квалифицированного оператора для настройки различных режимов резанья.
  • Более медленный способ раскроя при перфорации металла.
  • Дороже чем штамповка.




Наш станок имеет мощность источника 1000Вт. Ниже таблица с параметрами резки доступными на нашем источнике.

Материал

Толщина (мм)

Скорость (м/мин)

Давление газа (бар)

Газ

Фокусное расстояние (мм)

Сопло

(О-однослойное,

Д-двухслойное)

Нержавеющая сталь

1

12~15

12

N2

-1

О 1,5

2

4,5~5,5

12

N2

-1,5

О 2.0

3

1,5~2

13

N2

-2,5

О 2.0

4

1~1,3

14

N2

-3,5

О 2.5

5

0,6~0,8

15

N2

-4

О 2.5

Углеродистая сталь



1

9~12

1,5

O2

3

Д  1,0

2

4,5~5

1,2

O2

3

Д  1,0

3

3~3,3

1

O2

3

Д  1,0

4

2,1~2,4

0,9

O2

3

Д  1,0

5

1,6~1,8

0,9

O2

3

Д  1,0

6

1,3~1,5

0,9

O2

3

Д  1,2

8

0,9~1,1

0,9

O2

4

Д  1,5

10

0,7~0,9

0,9

O2

4

Д  1,8

Алюминий

1

10~13

12

N2

-1

О 2,0

2

2,8~3,5

12

N2

-1,5

О 2,0

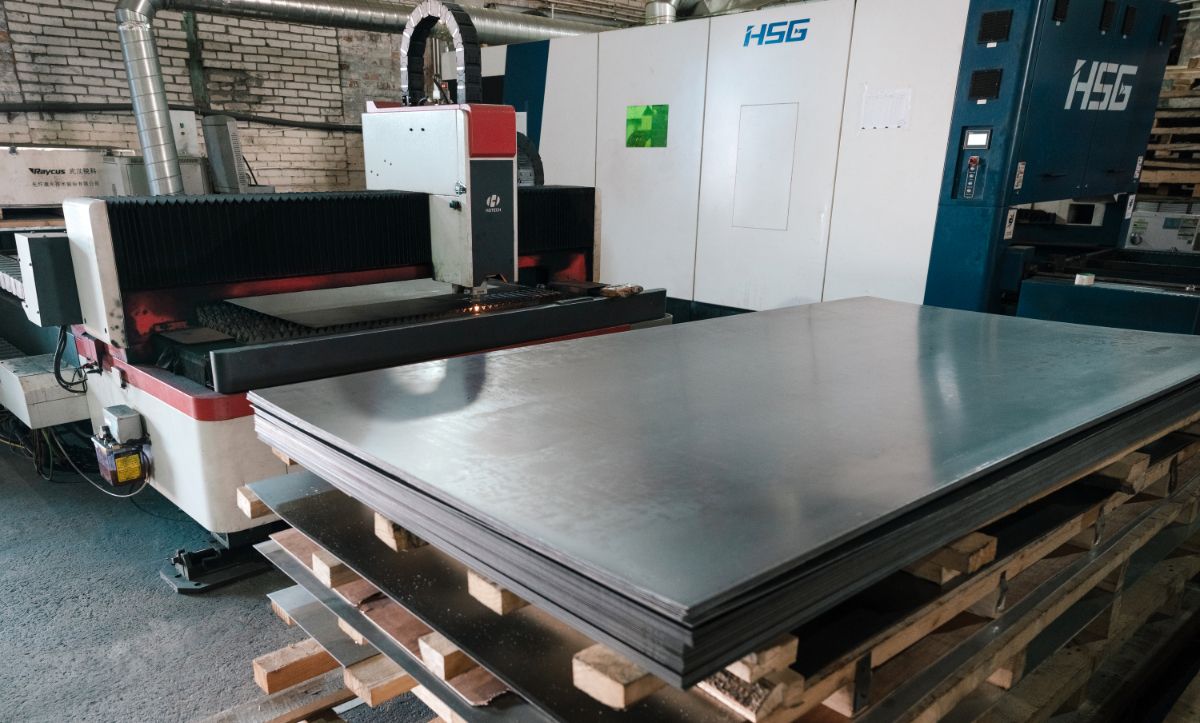

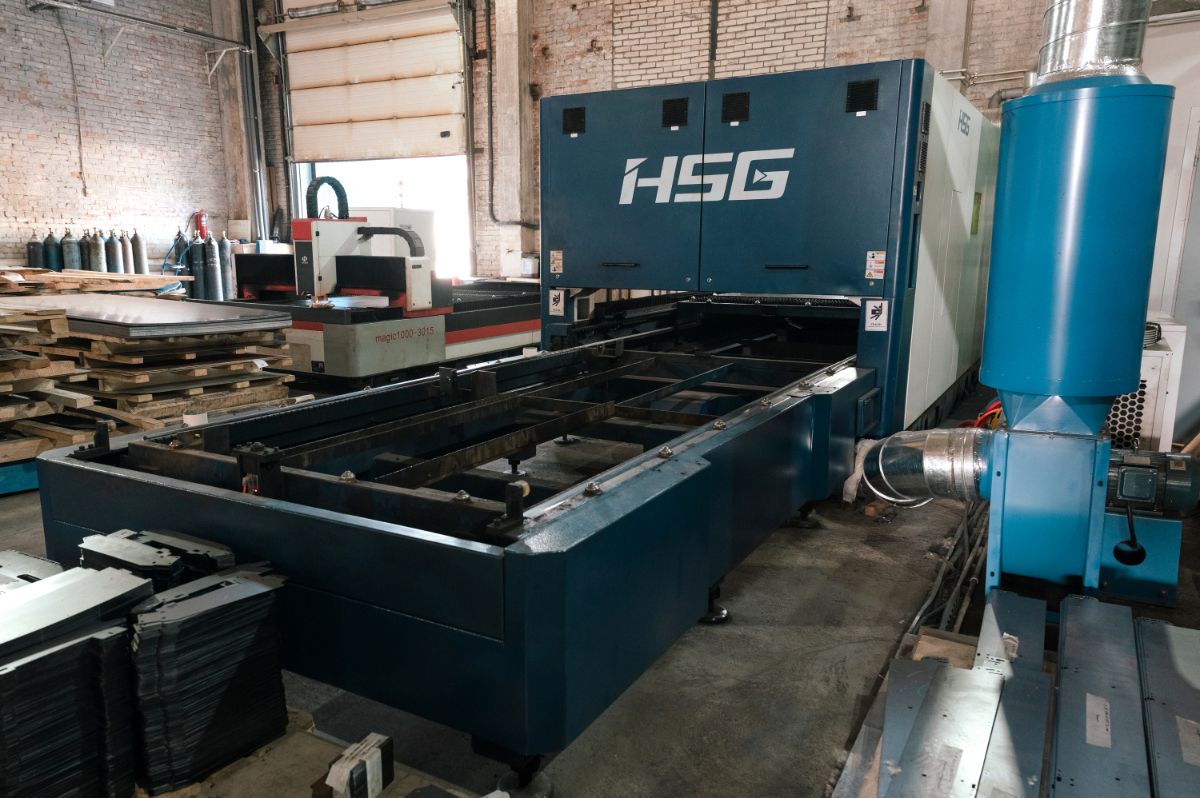

Фото с монтажа нашего лазерного станка:

Монтаж станка лазерной резки на ООО "Атрика"

Примеры лазерного раскроя:

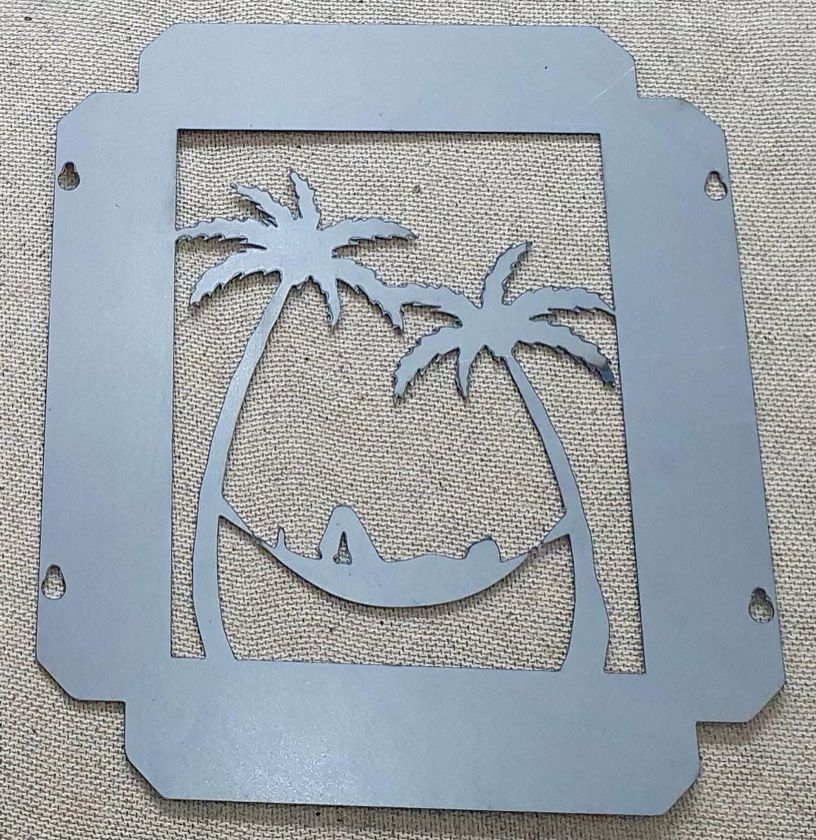

 Деталь лазерного раскрояЛоготип вырезанный лазером из металлаЛазерная резка картины

Резка лазером металла толщиной 8мм
